光伏逆变器MPPT多路追踪究竟是什么?

2018-4-6

MPPT是光伏逆变器非常核心的技术,MPPT电压在进行光伏电站设计时一项非常关键的参数,MPPT控制器的全称“最大功率点跟踪”(MaximumPowerPointTracking)太阳能控制器,是传统太阳能充放电控制器的升级换代产品。MPPT控制器能够实时侦测太阳能板的发电电压,并追踪最高电压电流值(VI),使系统以最大功率输出对蓄电池充电。应用于太阳能光伏系统中,协调太阳能电池板、蓄电池、负载的工作,是光伏系统的大脑。

光伏逆变器

MPPT的作用是什么?

由于太阳能电池收到光强以及环境等外界因素的影响,其输出功率是变化的,光强发出的电就多,带MPPT最大功率跟踪的光伏逆变器就是为了充分的利用太阳能电池,使之运行在最大功率点。也就是说在太阳辐射不变的情况下,有MPPT后的输出功率会比有MPPT前的要高,这就是MPPT的作用所在。

就假设说MPPT还没开始跟踪,这时组件输出电压是500V,然后MPPT开始跟踪之后,就开始通过内部的电路结构调节回路上的电阻,以改变组件输出电压,同时改变输出电流,一直到输出功率最大(假设是550V最大),此后就不断得跟踪,这样一来也就是说在太阳辐射不变的情况下,组件在550V的输出电压情况,输出功率会比500V时要高,这就是MPPT的作用。

最大功率点跟踪的原理

随着电子技术的发展,当前太阳能电池阵列的MPPT控制一般是通过DC/DC变换电路来完成的。其原理框图如下图所示。

光伏电池阵列与负载通过DC/DC电路连接,最大功率跟踪装置不断检测光伏阵列的电流电压变化,并根据其变化对DC/DC变换器的PWM驱动信号占空比进行调节。

光伏逆变器

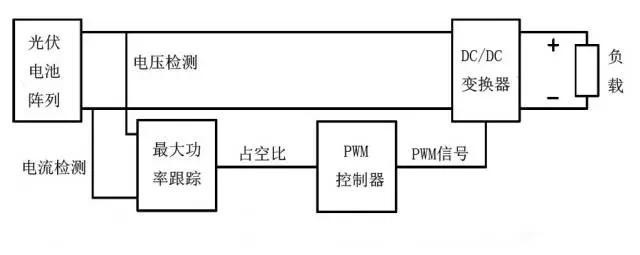

  MPPT系统原理框图

对于线性电路来说,当负载电阻等于电源的内阻时,电源即有最大功率输出。虽然光伏电池和DC/DC转换电路都是强非线性的,然而在极短的时间内,可以认为是线性电路。因此,只要调节DC-DC转换电路的等效电阻使它始终等于光伏电池的内阻,就可以实现光伏电池的最大输出,也就实现了光伏电池的MPPT。
