光伏逆变器是如何控制漏电流危害的

2018-6-2

光伏逆变器是光伏系统非常重要的一个设备，主要作用是把光伏组件发出来的直流电变成交流电，除此之外，逆变器还承担检测组件、电网、电缆运行状态，和外界通信交流，系统安全管家等重要功能。

一款全新的光伏逆变器，从开发到量产，要两年多时间才能出来，除了过欠电压保护等功能外，逆变器还有很多鲜为人知的黑科技，如漏电流控制、热设计、电磁兼容、谐波抑制，效率控制等等，需要投入大量的人力和物力去研发和测试。

1、光伏系统为什么会产生漏电流

光伏系统漏电流，又称方阵残余电流，因此回路中共模电压产生的共模电流可以得到一定抑制。然而在无变压器的光伏系统中，回路阻抗相对较小，共模电压将在光伏系统和大地之间的寄生电容上形成较大的共模电流，即漏电流。

2、漏电流的危害

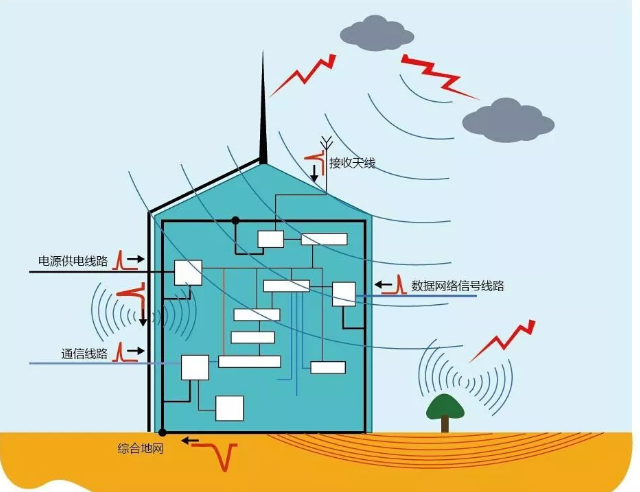

光伏系统中的漏电流，包括直流部分和交流部分，如果接入电网，会引起并网电流畸变、电磁干扰等问题，对电网内的设备运行产生影响;漏电流还可能使逆变器外壳带电，会对人身安全构成威胁。

3、漏电流的标准及检测方法

根据NB32004-2013标准第7.10.2条规定，在逆变器接入交流电网，交流断路器闭合的任何情况下，逆变器都应提供漏电流检测。漏电流检测应能检测总的(包括直流和交流部分)有效值电流，连续残余电流，如果连续残余电流超过下面限制，逆变器应该在0.3s内断开并发出故障信号：

1)对于额定输出小于或等于30KVA的逆变器，300mA;

2)对于额定输出大于30KVA的逆变器，10mA/KVA。

光伏系统漏电流有两个特点，一是成份复杂，有直流部份，也有交流部份;二是电流副值很少，毫安级别，对精度要求极高，需要专用的电流传感器，能源部的光伏标准规定：对于光伏漏电流的检测须采用Type B，也就是交直流漏电流均能测量的电流传感器。

漏电流传感器安装在逆变器对外地线输出接口，检测光伏逆变器输出地线的电流。

4、漏电流控制技术

对于传统单/三相无变压器型光伏并网逆变器拓扑，共模电流(漏电流)有效抑制的两个基本条件为：各桥臂电感值选取一致;采用非零矢量合成参考矢量，使得共模电压保持恒定。

5、系统安装时要注意的事情

漏电流都是通过逆变器地线的电流来检测的，因此在安装时，逆变器的地线要接牢靠，并且不能和逆变器的零线以及组件的安全防雷地线接在一起，否则会影响检测的精度，造成光伏逆变器判断错误。
