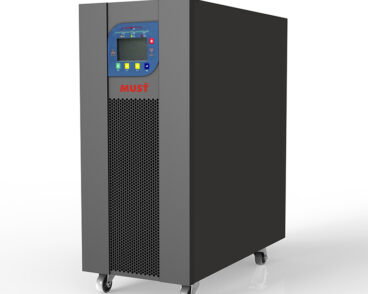

工频在线式三进单出UPS

EH9115系列 (7.5-50KVA)

EH9115 系列 7.5KVA-50KVA 三进单出工频在线式 UPS , 容量从 7.5KVA-50KVA , 应用了全数字化控制技术,功率器件选用低损耗大功率 IGBT , 过载能力强,具备完善的检测、保护功能;应用中英文大屏幕液晶触摸屏,标配 RS232 接口,可选配 SNMP 网络适配器卡或 RS485 卡等 ,实现对 UPS 集中监控及远程监控;具备 RPA( 冗余并联)功能,最多可实现 32 台 UPS 并机。

联系购买
  • 亮点
  • 参数
  • PDF下载

应用领域

  • EH9115 系列 7.5KVA-50KVA 三进单出广泛应用于通信行业计费中心、通信基站、银行营业网点、ATM 自动取款机及证券、交通、通信、工业、市政等各行业网络办公环境。

产品特性

  • 全数字化控制
    应用复合控制技术,实现了输出高动态调节,减小输出电压失真度,提高输出波形精度,抗冲击能力强 ,使得负载从 0 到100% 的跃变而无需切换到旁路,输出稳定可靠。
  • 输出隔离变压器
    有效阻隔电流对 UPS 的冲击, 有效保证了负载运行的可靠性。
  • 转换时间
    市电与电池转换时间为零,旁路与逆变转换时间小 2ms, 有效保证了负载安全可靠运行。
  • 冷启动
    在电池模式直接开机,方便操作。
  • 具备并机 ( 冗余并联)功能
    最多可实现 32 台的 UPS 并机。
  • LED显示
    人性化的中英文液晶屏和直观的 LED 状态指示和监控。
  • 超宽的输入电压范围
    在各种恶劣的电力环境下都为重要设备提供完善的保护。
  • 自动重启功能(可选)
    市电异常时,电池模式供电直到 UPS 自动关机, 当市电恢复正常时,可选用自动启动或者人工干预启动恢复正常供电。
  • 具有完善的安全保护功能
    具有输入输出过压和欠压保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等完善的保护和报警功能。
  • 开机自诊断功能
    上电及开机时,UPS 即 开始自动对关键工作电路进行检查,便于及时发现问题,避免产生任何损失。
  • 并机系统采用先进的同步均流控制技术
    使得并联各UPS严格同步、均分负载电流,并机系统可靠性高。
  • 可选配 Wi- Fi 功能
    使用手机(安卓、ISO 系统 )或平板电脑进行操控 ,操作与控制范围在距本机 100 m 之内 。
  • 智能型检测监控功能
    微处理器实时对电路工作状态监控,如有故障立即保护并报警。

规格型号7.5KS10KS15KS20KS30KS40KS50KS
额定功率 ( KW )681216243240
市电输入
输入电压范围380VAC±25%
输入频率范围50Hz/60Hz±5%( 可选 ±10%)
输入功率因数≥ 0.9
输出
输出电压220VAC±1%
输出频率50/60Hz±0.5%( 逆变状态)
波形失真度纯正弦波 ,阻性负载时≤ 5% ; 非线性负载时≥ 3% ( 满载状态 )
过载能力过载 125% 可持续 10 分钟 ,过载 150% 可持续 60 秒
电流峰值比5:1
并机负载电流不均衡度<5%
电池
直流电压384VDC ( 可订制 192VDC )
电池类型铅酸免维护蓄电池
配詈方式32 节 /12V( 可调 28-32 节 )
备用时间 (min)由电池容量确定后备时间
系统
切换时间市电 — 电池 0ms 逆变 — 旁路 <2ms
防护等级IP20
电源效率≥ 85% ( 满负载时)
工作环境
工作温度0℃~ 45℃
相对湿度0 ~ 93%, 不凝结
海拔高度≤ 1500 米
噪音< 53dB( 1 米)< 55dB( 1 米)< 58dB( 1 米)
尺寸:宽 x 深 x 高 (mm)410 x 752 x 941
重量
净重(kg)110115125135165199240
总重(kg)143148158168198232273
注:我司致力于技术创新,不断提供更好的产品和服务满足客户需求,对产品设计、技术规格的更新,恕不另行通知。产品以实物为准。
